Dizajn faza pojačanja

Faza pretpojačala

Dva Burr-Brown OPA 2134 SoundPlus ™ operativna pojačala pružaju predpojačanje. Oni su posebno dizajnirani za audiofilska kola i odlikuju se izuzetno niskim nivoom šuma i minimalnom distorzijom od samo 0,00008%.

Zahvaljujući istinskom FET stupnju, OPA 2134 postiže brzinu od 20 V / µs, što ga čini brzim operativnim pojačalom. Ovo ima trenutni pozitivan efekat na živost reprodukcije.

Pored toga, u signalnu putanju ugrađeni su filmski kondenzatori niskog kapaciteta kao obilazni kondenzatori spojnih kondenzatora, što osigurava precizniji prenos visokofrekventnih komponenata signala.

Odlični zlatni elektrolitički kondenzatori Panasonic ‘Electric Double Layer’ koriste se kao spojni kondenzatori. Oni nude najveći kapacitet skladištenja od svih tehnologija kondenzatora.

Pojačalo

Izlazna faza pojačala za slušalice je dizajnirana kao dvosmerno pojačalo u klasi AB režimu. Bipolarni tranzistori dele pojačanje pozitivnih i negativnih polutalasa, što stvara veće pojačanje i veći izlazni napon nego u klasi A, gde samo jedan tranzistor pojačava oba polutalasa.

Tranzistori izlaznog nivoa su termički povezani i tako rade posebno koherentno, što doprinosi doslednoj i stabilnoj zvučnoj slici.

Napajanje ima međuspremnički krug sa malim otporom izvora, obezbeđujući izdašne rezerve struje čak i kada rade slušalice sa niskom impedansom.

Revolucija

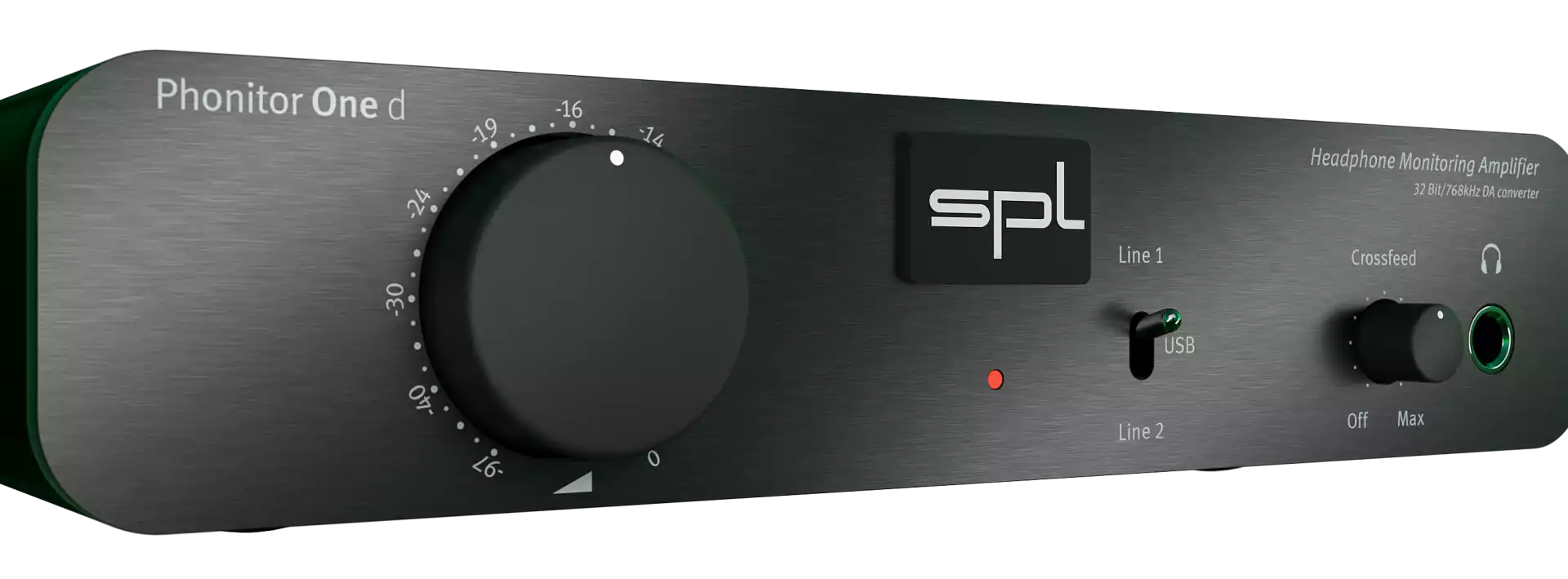

u pojačalu za slušalice je Phonitor Matrix, sa podesivim ukrštanjem, zahvaljujući kojem možete da kreirate mikseve sa slušalicama koje na zvučnicima zvuče isto.

Phonitor Matrix u svojoj najvećoj fazi proširenja ima tri parametra podešavanja: Crossfeed, ugao zvučnika i centralni nivo.

U Phonitor One D, srednji nivo je unapred podešen na -1 dB, a ugao zvučnika na 30 °. To su najčešće korišćene vrednosti.

Funkcija crossfeed određuje preslušavanje kanala, takozvana razlika u internetskom nivou. Intenzitet ukrštanja je potpuno promenljiv.

Na početku kontrolne putanje funkcija nije u audio putanji. Uključuje se samo dodavanjem preko releja (kolo za histerezu). Stoga audio signal ne prolazi kroz fazu ukrštanja ako to nije poželjno.

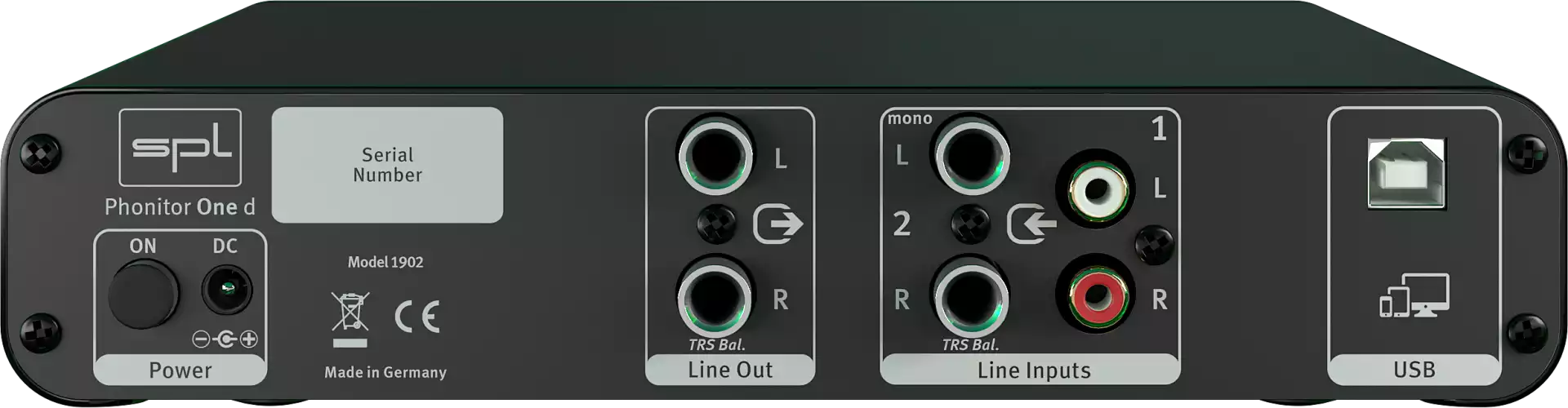

Tri stereo ulaza

Dva analogna stereo ulaza i jedan digitalni USB ulaz mogu se povezati na Phonitor One D Računar, tablet ili telefon su poželjno povezani preko USB-a.

Ostali uređaji kao što su CD plejer, mikser, sintisajzer ili analogna traka / kasetofon mogu se povezati na analogne linijske ulaze bilo uravnoteženo (TRS priključnice) ili neuravnoteženo (RCA).

32-bitni DA-adapter

Čip konvertora koji se koristi je Premium AK4490, nova generacija premium 32-bitnih DAC-a opremljenih AKM-ovim Velvet Sound®-om. Ova tehnologija čini najfinije detalje čujnim zahvaljujući svojoj arhitekturi sa malim izobličenjima.

Podržava frekvencije uzorkovanja do 768kHz PCM (16k CD rezolucija) i DSD (Direct Stream Digital) reprodukciju do DSD4 ili DSD256 (11,2 MHz) rezolucije.

Ovo kvalifikuje Phonitor One D za trenutno najvišu rezoluciju reprodukcije zvuka.

USB veza je u skladu sa klasom. To znači da svi Mac računari i iOS uređaji poput iPad-a i iPhone-a mogu da koriste puni opseg performansi DA-pretvarača bez instalacije drajvera.

iOS uređaji zahtevaju adapter za kameru. Za Windows je potreban drajver koji možete preuzeti na dnu ove stranice.

Line Out

Odabrani ulazni signal izlazi nepromenjen na linijskom izlazu. Ovo omogućava petlju Phonitor One d između uređaja bez „gubljenja“ izlazne veze.

Ako, na primer, nekoliko ljudi treba da sluša preko slušalica, pojačalo za slušalice može jednostavno da se poveže na linijski izlaz.

Ali takođe možete snimiti analogni signal ili ga poslati u mikser za dalju obradu.

Tako se Phonitor One d takođe može koristiti kao najsavremeniji DA adapter, što ga preporučuje za niz drugih zadataka.

Napajanje

Dobar zvuk uvek počinje sa napajanjem. Ovde postavljate temelje za performanse čitavog uređaja.

Iako isporučujemo „samo“ 12-voltnu priključnu jedinicu za napajanje, sekundarno napajanje iznutra generiše napon od +/- 17 V za analogne audio sekcije pomoću kojih se mogu postići profesionalni nivoi do +22,5 dB!

Razrađena regulacija radnog napona sa malim padom daje više „soka“ i čisto reguliše čak i kada je dostignut maksimalni radni napon.

Phonitor One D pruža punu snagu kada se koristi sa priloženim napajanjem od 1,5 A. Koristite 12-voltnu priključnu jedinicu za napajanje samo u okviru isporuke. Prekidač ON uključuje Phonitor One D u rad.

Specifikacije

Analogni ulazi i izlazi; 6,35 mm (1/4 ") TRS priključak, RCA

Pojačanje ulaza (maks.)

+22,5 dBu

Ulazna impedansa linija 2 (uravnotežena)

20 kŌ

Odbijanje uobičajenog režima

<60 dB

Ulazna impedansa linija 1 (neuravnotežena)

47 kŌ

Izlazni gain (maks.)

+22 dBu

Izlazna impedansa linijski izlaz (uravnotežen)

150 Ō

Frekvencijski opseg (-3dB)

10 Hz - 200 kHz

Buka (A-ponderisana, 0 dBu, opterećenje 600 Ō)

- 99 dB

THD + N (0 dBu, 10 Hz - 22 kHz, 600 Ō)

0,002%

THD + N (0 dBu, 10 Hz - 22 kHz, 32 Ō)

0,013%

Preslušavanje (1 kHz)

<75 dB

Dinamički opseg

121,5 dB

USB, 32-bitni AD / DA

USB (B), PCM brzina semplovanja

44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz kHz

USB (B), DSD preko PCM (DoP), brzine uzorkovanja

2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz MHz

0 dBFS kalibrisano na 15 dBu

Buka (A-ponderisana, brzina uzorkovanja od 44,1 / 48 kHz)

-113 dBFS

THD + N (-1 dBFS, 10 Hz - 22 kHz)

0,0012%

Dinamički opseg (brzina uzorkovanja 44,1 / 48 kHz)

113 dBFS

Izlaz za slušalice; 6,35 mm (1/4 ") TRS priključak

Ožičenje

Savet = levo, prsten = desno, rukav = GND

Impedansa izvora

20 Ō

Frekvencijski opseg (-3 dB)

10 Hz - 200 kHz

Buka (A-ponderisana, 600 Ō)

-97 dB

THD + N (0 dBu, 10 Hz - 22 kHz, 600 Ō)

0,002%

THD + N (0 dBu, 10 Hz - 22 kHz, 32 Ō)

0,013%

Maksimalna izlazna snaga (600 Ō)

2 k 190 mV

Maksimalna izlazna snaga (250 Ō)

2 x 330 mV

Maksimalna izlazna snaga (47 Ō)

2 x 400 mV

Prigušenje slabljenja (600 Ō)

-99 dB

Preslušavanje (1 kHz, 600 Ō)

-75 dB

Interno napajanje

Radni napon za analogni audio

+/- 17 V.

Radni napon pojačala za slušalice

+/- 19 V.

Radni napon za releje i LED diode

+12 V

Radni napon za digitalni audio

+3,3 V, +5 V

Spoljno napajanje

AC / DC prekidački adapter

Mean Vell GE18 / 12-SC

DC utikač

(+) pin 2,1 mm; (-) spoljni prsten 5,5 mm

Ulazni

100 - 240 V AC; 50 - 60 Hz; 0.7 A

Output

12 V DC; 1,5 A

Dimenzije i težina

Š x V x D (širina k visina, uključujući stope x dubinu)

210 x 49,6 x 220 mm

8,23 x 1,95 k 8,66 inča

Jedinica težine

1,45 kg

Težina pošiljke (uključujući pakovanje)

2 kg

Referenca: 0 dBu = 0,775V. Sve specifikacije se mogu promeniti bez najave
